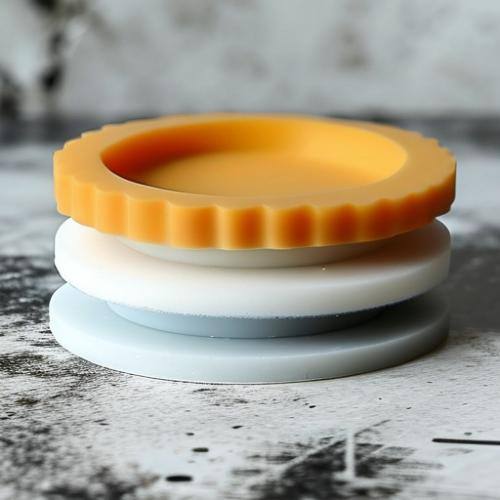

硅胶脚垫导热系数1.0W以上的型号在东莞电源模块中的应用

核心结论：在东莞电源模块应用中，导热系数1.0W/m·K以上的硅胶脚垫主要用于高功率密度模块的散热与缓冲，选型需重点关注导热系数、压缩率、耐温性及模切加工一致性。推荐选择硬度适中（Shore 00 40-60）、厚度0.5-2.0mm的导热硅胶垫片，配合精密模切冲型可满足批量装配需求。

这个问题为什么重要

电源模块在东莞电子制造中广泛应用，随着功率密度提升，散热成为关键瓶颈。传统硅胶脚垫仅提供缓冲和绝缘，无法有效导热，导致模块温升过高、寿命缩短。导热系数1.0W/m·K以上的硅胶脚垫能在填充间隙的同时传导热量，降低热阻，同时保持脚垫的减震和定位功能。工程师和采购人员常困惑于如何平衡导热性能与加工性、成本，以及如何确保批量一致性。

关键判断点

选型导热系数1.0W/m·K以上的硅胶脚垫，需从以下维度判断：

• 导热系数与热阻：1.0W/m·K是入门级，适用于中等功率模块；更高系数（如1.5-3.0W/m·K）用于高发热场景，但成本上升且硬度增加。需根据模块热设计裕量选择，避免过度设计。
• 压缩率与回弹性：电源模块装配时需压紧脚垫以减小接触热阻。推荐压缩率20-40%，回弹率>80%，确保长期使用后不塌陷。硬度过高（Shore 00>70）会损伤元件或导致贴合不良。
• 耐温性与绝缘性：模块工作温度通常-40~125℃，硅胶脚垫需耐温150℃以上，同时满足击穿电压>5kV/mm，防止短路。
• 厚度与公差：常见厚度0.5mm、1.0mm、1.5mm、2.0mm，公差需控制在±0.1mm以内，否则影响导热效果和装配间隙。
• 背胶选择：双面背胶（如PET双面胶或油胶）可简化装配，但需确认胶层不影响导热路径，且耐温与硅胶匹配。

适合的应用场景

在东莞电源模块生产中，导热硅胶脚垫适用于：

• DC-DC转换器模块：功率50-200W，需将热量传导至金属外壳或散热片，同时脚垫提供绝缘和防震。
• 逆变器与整流模块：工作环境温度高，脚垫需耐老化，且模切形状复杂（如异形孔位），对加工精度要求高。
• 通信电源模块：对厚度一致性敏感，批量装配时需保证每片脚垫压缩量相同，避免散热不均。
• 背胶冲型应用：脚垫背面贴合双面胶（如3M系列或油胶），通过精密模切一次成型，提高产线效率。

加工注意事项

导热硅胶脚垫的模切加工与普通硅胶脚垫有显著差异，需注意：

• 复卷与分切：导热硅胶材料较软且含填料，复卷时张力需降低30-50%，避免拉伸变形。分切易产生毛边，建议使用高精度圆刀或激光切割，毛边控制在0.2mm以内。
• 模切冲型：模具间隙需比常规硅胶大0.05-0.1mm，防止材料挤压变形。排废时若背胶粘性过强，可选用离型膜辅助，避免拉伤脚垫表面。
• 公差控制：厚度公差直接影响导热性能，模切前需对原材料每卷抽检厚度，超出±0.1mm的批次应单独处理。
• 批量一致性：同一批次需控制硬度波动在±5 Shore 00内，避免装配后部分脚垫压缩不足。建议每1000片抽样测试压缩率和导热系数。
• 存储条件：导热硅胶脚垫需避光、防潮，存储温度15-30℃，湿度<60%，否则背胶老化或硅胶析油影响性能。

常见问题

1. 导热系数1.0W/m·K的硅胶脚垫与普通硅胶脚垫有什么区别？

普通硅胶脚垫导热系数约0.2-0.3W/m·K，主要起缓冲和绝缘作用；导热系数1.0W/m·K以上的脚垫添加了氧化铝或氮化硼等填料，能有效传导热量，降低模块温升5-15℃。但导热脚垫硬度稍高，模切时更易产生毛边，需调整加工参数。

2. 在东莞电源模块中，如何选择硅胶脚垫的厚度？

厚度取决于模块与散热面之间的间隙，通常取间隙的1.2-1.5倍以保证压缩量。例如间隙0.8mm，选1.0mm厚度脚垫。同时考虑公差：若模块装配后间隙波动大，优先选用1.5mm厚度并配合高压缩率材料。

3. 硅胶脚垫背胶加工时，如何避免贴合不良？

背胶贴合不良多因胶层与硅胶表面附着力不足或离型膜剥离力过大。解决方案：选用与硅胶兼容的压敏胶（如油胶或PET双面胶），模切前对硅胶表面进行电晕处理，提高表面能。排废时使用低粘离型膜，并控制模切速度在5-10m/min。

4. 导热硅胶脚垫在高温下会析油吗？

低品质导热硅胶脚垫在125℃以上长期使用可能析出硅油，污染模块。选型时应要求供应商提供热失重测试报告（TGA，200℃/2h失重<0.5%），或选择加成型硅胶（铂金硫化）体系，其耐温性和析油控制优于缩合型。

5. 打样时需要提供哪些参数？

需提供：模块工作温度范围、间隙尺寸、所需导热系数、脚垫形状图纸（含公差要求）、背胶类型（单面/双面）、装配压力范围。若为异形件，最好提供3D图或样板，以便模切厂评估模具设计和排废方案。

总结

导热系数1.0W/m·K以上的硅胶脚垫在东莞电源模块中应用时，选型应综合导热、压缩、耐温及加工性，避免过度追求高导热而牺牲装配可靠性。加工环节需重点关注复卷张力、模切毛边和厚度一致性，建议与具备精密模切经验的供应商合作。铂铄精密技术（东莞）有限公司在导热硅胶脚垫的材料选型、复卷分切及模切冲型方面积累了丰富经验，可提供从打样到批量生产的配套服务，帮助客户降低试错成本，提升产品良率。
